您的位置: 首页 > RFID应用案例 > RFID仓储物流 > 福建中烟RFID托盘运输环节的出入库作业

福建中烟RFID托盘运输环节的出入库作业

发布时间:2020.11.02
信息摘要:
从传统托盘到纸滑托盘,行业提出了工商卷烟整托盘运输“三统一”(托盘尺寸统一、码垛方式统一、电子标签应用统一技术参数和数据格式)的要求。对于当时的福建中烟来说,龙岩公司的高架库和传统托盘规格标准与厦烟公司不同,厦烟公司内部的一区和二区高架库卷烟堆垛方式和托盘标准也存在差异。如果按“三统一”要求实现托盘联运,福建中烟将面临巨大的改造难题和巨额的资金投入:前期一次性改造费用在亿元以上;每年运输费用与目前相比将翻番,年增加运费在亿元以上;改造工期较长,且改造现场对生产经营影响较大。

1.项目设计

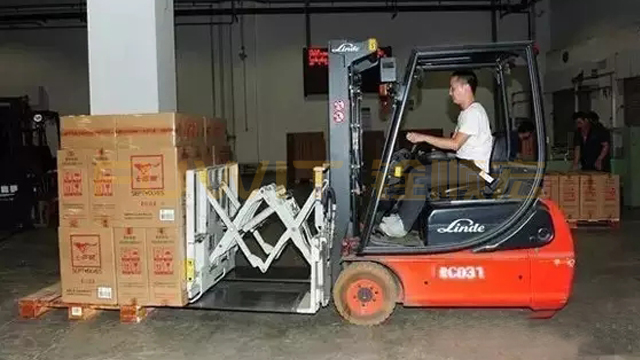

在木托盘上加一张带有RFID芯片的纸滑托盘,利用专用推拉器RFID智能叉车将纸滑托盘连同放在其上面的整托盘卷烟叉起,经过出库扫描仪扫描芯片信息后装车,便完成了基于RFID托盘运输环节的出入库作业。

基于工业的RFID托盘运输管理系统在送货车单件满载卷烟1600件,按纸滑托盘卷烟24件/托盘,上下两层左右两垛,一个横切面四托盘的装载模式,可装载卷烟64托盘1536件,装载率达96%,比传统托盘联运960件的装载率提升了60%,装车环节用工减少了3人。

工业RFID托盘运输管理系统送货车到达商业后,先由专用推拉器RFID智能叉车夹取纸滑托盘,并将24件整托盘卷烟连同纸滑托盘推送到木质托盘上,再利用普通叉车接力进行整托盘扫码,一系列程序后,卷烟在商业环节的入库作业也已完成。


目前,基于卷烟的RFID托盘运输管理系统平均每托的卸货时间约1分钟,件烟卸货效率260件/人/小时,纸滑托盘卸货效率约为300件/人/小时,卸货环节用工减少了2~3人。


RFID托盘运输管理系统,RFID智能叉车,RFID库存盘点

2.项目背景

从传统托盘到纸滑托盘,行业提出了工商卷烟整托盘运输“三统一”(托盘尺寸统一、码垛方式统一、电子标签应用统一技术参数和数据格式)的要求。

基于福建中烟的RFID托盘运输管理系统来说,龙岩公司的高架库和传统托盘规格标准与厦烟公司不同,厦烟公司内部的一区和二区高架库卷烟堆垛方式和托盘标准也存在差异。

如果按“三统一”要求实现托盘联运,福建中烟将面临巨大的改造难题和巨额的资金投入:前期一次性改造费用在亿元以上;每年运输费用与目前相比将翻番,年增加运费在亿元以上;改造工期较长,且改造现场对生产经营影响较大。

3、基于超高频RFID托盘运输管理系统


在进行了大量调研、分析和试验的基础上,福建烟草工商企业决定将卷烟纸滑托盘联运与行业“三统一”要求结合起来。

他们采用的是铨顺宏 超高频RFID托盘运输管理系统解决方案,是内带RFID、厚度为1mm左右、重量约1kg的牛皮纸质托盘,具有较高的韧性,并能回收重复使用;装卸搬运纸滑托盘的RFID智能叉车,是由普通叉车和推拉器属具组装而成的推拉器RFID智能叉车;采用24件/托盘组垛模式。


4、技术优势

基于超高频RFID托盘运输管理系统相较于传统托盘运输的优势主要表现在三方面:

1)解决了托盘标准不统一


采用纸滑托盘作为载体,起到了不同标准托盘转换器的作用,真正实现了托盘标准的无缝对接,RFID托盘运输管理系统无需更换或采购传统托盘,也无需改造高架库。

2)解决了装载率低下


相较于传统托盘联运偏低的装载率,RFID托盘运输管理系统联运可以达到96%的装载率,大大降低物流运输成本。

3)便于回收和整理


基于RFID托盘运输管理系统相较于传统托盘,其体积小、重量轻,回收、整理和仓储都相对简便,相关费用明显低于传统托盘。

对于工商企业而言,采用RFID托盘运输管理系统,除了需增加投入专用推拉器RFId智能叉车、纸滑托盘外,其余硬件需求与传统托盘运输一致,无需另外投入;具有传统托盘运输流转高效、保护卷烟质量的优势;纸滑托盘易于整理、储存和回收。

5、RFID托盘运输管理系统项目意义


密切协同确保高效运行。在卷烟RFID托盘运输管理系统联运工作开展过程中,福建烟草工商企业密切协同、攻坚克难,及时发现问题,并有效解决问题。


在前期规划方面,他们重点做好专用推拉器RFID智能叉车、地埋、月台、场地等设备设施配置和改造,以及推拉器叉车驾驶员培训等工作;在后期运作方面,则侧重于装卸效率提升、卷烟发货节奏调整等衔接工作。

他们在具体操作中还攻克了纸滑托盘位移、垛烟不稳定等技术难题,有效提升了卷烟纸滑托盘联运整体效率。基于卷烟RFID托盘运输管理系统过程中,纸滑托盘的稳定、不大幅位移对垛烟装卸和入库起着重要作用。

为此,福建中烟通过改进纸滑托盘的材质,强化推拉器RFID智能叉车驾驶员操作技能等措施,确保了纸滑托盘在入库前放置、整托盘装卸、运输过程中不变形、不大幅位移。

在垛烟固定方式上,RFID托盘运输管理系统主要考虑整托盘卷烟在推拉器叉车装卸操作环节和运输环节保持稳定。工商双方共同研究和实践,通过多种材料的测试,发现使用塑料薄膜缠绕垛烟确保稳定,在操作效果、便利性和经济性等综合表现上均优于其他材料。

一系列技术难题的解决,使福建烟草卷烟托盘联运的运行效率和质量大大提高。工业单车装载时间从原来的180分钟缩短至90分钟;商业单车卸货时间从150分钟缩短至70分钟左右,卸货作业效率明显提高,操作工的劳动强度明显降低。


RFID托盘运输管理系统的联运范围和联运量也呈扩大和增长趋势。截至目前,福建中烟已与全省9家地市级商业公司的8家(南平市烟草公司因技改未开展)实现了卷烟RFID托盘运输管理系统联运。

今年1月至7月,福建中烟RFID托盘运输管理系统发货突破14万箱。其中,发往泉州市公司和厦门市公司均超过4万箱。

每月联运量均以较大比例持续增长,纸滑托盘卷烟当月发货量由1月份的1382箱增加到7月份的56917箱。

同时,纸滑托盘卷烟发货量占省内地产卷烟发货量的比例持续提升,其中龙岩市公司和厦门市公司7月份占比90%以上,福州市公司和三明市公司7月份占比80%以上。

基于福建烟草RFID托盘运输管理系统联运从最初的实践和探索,到如今成效渐显、趋势向好,得益于中烟商务物流公司领导的启发和鼓励,得益于福建烟草工商双方领导的高度重视和物流高效协同,这也为福建烟草持续完善卷烟RFID托盘运输管理系统联运工作提供了前提和保障。


6.应用产品


6.1RFID叉车读写器


铨顺宏 Vega 是一款以ThingMagic优异的M6e-A模组为核心集成的工业级 超高频RFID叉车读写器,内嵌高性能M5e UHF RFID模块,它满足于恶劣环境作业标准要求用于卡车、叉车和汽车(在车辆读者模型),非常适合部署在各种各样的室内和室外应用。一个版本是用于支持应用程序调用的最-大容许输出功率允许欧盟法规。Vega 工业级RFID读写器利用当地个人电脑(不包括)通过RS-232串行接口提供命令和控制。满足IS16949车规的各项严苛要求。


广泛适用于叉车仓储物流仓储门禁管理卡车、叉车和汽车等细分领域下读取。


RFID叉车读写器,RFID叉车仓储,RFID智能仓储


产品优势



1)支持EPCglobal Gen2(ISO 18000-6C)与抗碰撞,DRM,和先 进的抗干扰;


2)三个反向TNC天线端口支持单站50 Ohm天线;


3)9Pin系列连接器,支持RS232与异步数据传输速率高达921.6 kbps;


4)2个通用输入和一个输出,可以通过Molex连接器;


5)确认满足车载标准;


6)无误的Reader性能在车辆与数以百计的标记的资产如工具、电子和IT设备,设备备件。


6.2 超高频RFID手持机


本系统中,手持设备主要用来进行货物移库和盘点操作,其涉及到的功能比较多,应用范围广,这就对设备中的RFID读取模块提出了更高的要求。


铨顺宏 W6100 超高频RFID手持机是一款基于安卓系统开发,集 1D 或 2D 条形码扫描、4G 全网通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一体的便携式智能数据采集设备;界面友好,操作简便,集成 ThingMagic 高性能模组,具备高 效盘点、远程扫描、精 准读取等优势;


适应于仓储物流珠宝门店档案图书等多场景应用。


RFID手持机,RFID库存盘点,超高频RFID手持机


*RFID手持机密集档案读取演示视频,请点击:https://v.qq.com/x/page/i0969wfsv2g.html


产品特点


1)简约机身设计、高清大屏显示 采用简约机身设计,打在一块康宁大猩猩 5.5 寸 IPS 高清显示屏。1440*720 的品目分辨率,边角圆弧设计,兼顾着舒适的握持手感和机器本身的耐摔性。


2)强大快充以及 WiFi 漫游功能 配备 9000mAh 聚合物锂电池可选,续航持久,同时支持快速充电功能,单次充电时长更短。以及强大 WiFi 漫游功能,可实现 Wifi 热点无缝切换,保持不间断的网络连接体验。


3)卓-越的 RFID 读写功能、多标签远距离读写 采用全向螺旋天线配合专业扫描手柄以及盾牌,支持超高频单标签和多标签读取,距离更远、效率更快、整机性能更加稳定有效识读距离可高达 20m。


6.3RFID工业平板


铨顺宏 W8001 是一款集数据采集、数据处理、无线传输等功能为一体的RFID工业平板。采用安卓07.0系统,八核高速处理器,2GB RAM+16GB ROM (可以选配 3GB RAM+32GB ROM ); 支持 F 128GBTF 卡扩展,存储容量大,运行速度快,性能稳定。可轻松处理各项任务指令,支持多项任务流畅处理,是移动信息处理的保障。


W8001 可广泛应用于制造业管理政府移动政务、移动警务、资产管理仓储物流管理智能巡检管理、地理测绘等。



RFID工业平板,超高频RFUD平板,RFID制造


W8001 采用88寸S IPS高清屏,分辨率800*1280, 高清全视角,阳光下可见,并搭配高性能康宁大猩猩三代工业级多点触控电容屏。用户可根据实际需求选择不同功能RFID模块,可灵活选配 1D/2D 条码扫描、RFID 、身份证读取等功能。并通过USB、GPRS、44G、W I I F F I I 、蓝牙等多种有线无线通信方式,实现采集数据的快速有效传输。W8001 RFID安卓工业平板带有无线语音和通信模块,可通过无线网络,登录互联网和云端,实现对数据的实时处理、语音通话。


产品性能


1)处理器:八核64位,Coretex-A53,主频1.3GHz


2)协 议:EPCC1GEN2/ISO18000-6C协议


3)操作系统:Android 7.0


4)显示屏:8寸IPS高清屏,分辨率800*1280


5)电池:8000mAh锂聚合物电池


6)RFID模组:ThingMagic Micro、ThingMagic Nano、国产旗连可选配


7)读取距离:0-7米距离(与选配RFID模组有关)


8)RF功率:-5dbm~30dbm(与选配RFID模组有关)


9)标签识读速率:50tag/s~750tag/s(与选配RFID模组有关)


产品特点


1)全频段RFID读写,功能可选,可选配UHF、HF、LF、NFC、PSAM、CPU卡等功能,不管选择哪个功能,都能保证读取迅速;


2)性能稳定,支持RFID双频读写,各频段不受干扰,如HF+UHF、双PSAM+UHF等;


3)人脸识别、身份证读取功能:前置摄像头,可以进行人脸面部特征信息读取,进行身份识别。同时采用公安部二代证加密模块,采集和识别二代身份证,进行身份识别。


4)工业级标准、超长续航,达到IP67工业三防等级,抗1.5米自然跌落,8000mAh大容量电池,可连续工作12小时以上,出色适应各种场景及恶劣环境下的移动工作需求。


6.4RFID通道门禁


铨顺宏 超高频RFID通道门禁系统 支持 EPC C1 G2(ISO18000-6C)协议,支持服务器模式实现多通道控制功能,内部集成高增益天线组、基于 ThingMagic 的高速读写器及控制模组,拥有高速读取标签性能和良好的读写区域控制能力,提供标准网络接口,方便连接软件平台。产品适用于各类资产安全防盗以及人员考勤管理系统。


超高频 RFID通道门禁系统,RFID安全门禁,RFID门禁管理


产品特点


★支持服务器模式实现多通道控制功能

★多标签读取能力强,红外触发模式下漏读率低于 1%

★天线特别设计,实现水平面窄波束设计,门禁覆盖区域准确,无盲点

★内置报警灯和蜂鸣器,报警灵敏,安全可靠

★RFID 安全门摆放距离更加宽阔,最远可达 2.2m

★可选红外运动方向判断

★可选 LED 显示器,显示标签数量

产品性能

★工作频率:860~960MHz可配置

★协       议:ISO18000-6C

★尺       寸:1371×370×69mm(每片)

★通讯接口:RS232、RJ-45

★每个通道门禁推荐宽度:0.8~1.5m(最大可达 2.2m)
